Как крепить сэндвич-панели к каркасу: пошаговая инструкция

Коротко о главном

Краткое содержание статьи.

• Для монтажа сэндвич-панелей используются специальные саморезы с уплотнительной шайбой — обычные кровельные саморезы не подходят.

• К металлическому каркасу панели крепятся саморезами с буром, к деревянному — с острым наконечником.

• Шаг крепления зависит от толщины панели и ветровой нагрузки — в среднем 1 крепёж на каждые 500–1000 мм длины панели.

• Перед монтажом необходимо проверить геометрию каркаса и подготовить панели к подъёму.

• Узлы крепления для стеновых и кровельных панелей отличаются расположением и количеством крепежа.

• Типичные ошибки — перетяжка саморезов, неправильный шаг крепления и отсутствие герметизации — ведут к деформации и продуванию.

• После завершения монтажа обязательно проверяется геометрия конструкции и герметичность всех узлов.

Что получится в результате

После правильного крепления сэндвич-панелей вы получите надёжную ограждающую конструкцию, которая прослужит 25–30 лет без потери эксплуатационных свойств. Панели будут плотно прилегать к каркасу, места креплений останутся герметичными, а геометрия здания будет соответствовать проекту. Инструкция будет полезна: строительным бригадам, которые впервые монтируют сэндвич-панели; частным застройщикам, строящим здание своими силами; прорабам и инженерам, контролирующим качество монтажа.

Что подготовить перед началом

• Инструменты. Шуруповёрт с регулировкой крутящего момента, торцевая бита под головку самореза (обычно HEX или Torx), уровень, рулетка, угломер, ножницы по металлу или электролобзик для подрезки панелей, монтажный пистолет для герметика.

• Материалы. Саморезы для сэндвич-панелей с уплотнительной шайбой (под металл или дерево — в зависимости от каркаса), герметик для наружных швов, доборные элементы, уплотнительная лента для замковых соединений.

• Документы и данные. Проектная раскладка панелей с указанием точек крепления, схема каркаса с шагом прогонов, карта ветровых нагрузок для региона.

• Условия. Монтаж выполняется при сухой погоде, температуре не ниже −10 °C и скорости ветра не более 15 м/с. При сильном ветре подъём длинномерных панелей запрещён.

• Запас времени. На монтаж стандартного здания площадью 200–300 м² бригада из 3–4 человек тратит 2–4 рабочих дня. Время зависит от сложности конструкции и погодных условий.

Таблица подготовки

В таблице ниже — сводка по материалам и инструментам для крепления сэндвич-панелей к разным типам каркаса.

При любом типе каркаса используйте только сертифицированный крепёж, предназначенный для сэндвич-панелей. Экономия на саморезах — одна из самых частых причин преждевременного ремонта кровли и стен.

Пошаговая инструкция

Шаг 1. Проверьте геометрию каркаса

Что сделать. Перед началом монтажа проверьте вертикальность и горизонтальность всех элементов несущего каркаса. Допустимое отклонение — не более 2 мм на 1 метр длины конструкции. Проверьте шаг прогонов — он должен соответствовать проектной раскладке. Зачем это нужно. Если каркас имеет перекосы, панели не удастся установить ровно — в замковых соединениях появятся зазоры, которые невозможно устранить регулировкой крепежа. На что обратить внимание. Особенно тщательно проверьте места стыков прогонов — именно там чаще всего встречаются ступеньки и прогибы.

Шаг 2. Подготовьте панели к монтажу

Что сделать. Доставьте панели к месту монтажа. Снимите защитную плёнку с замковых соединений. Проверьте, что панели не имеют повреждений — вмятин, царапин до металла, деформации замка. Зачем это нужно. Повреждённая панель теряет герметичность в месте соединения, что ведёт к продуванию и коррозии металла. На что обратить внимание. Поднимайте панели за захваты, а не за замковые соединения. Используйте вакуумные подъёмники или мягкие стропы — тросы без защиты оставляют на поверхности глубокие царапины.

Шаг 3. Установите первую панель

Что сделать. Установите панель по вертикали с опорой на нижний прогон. Выровняйте её по уровню. Зафиксируйте двумя саморезами в верхней части — этого достаточно для удержания, пока не закреплены остальные точки. Зачем это нужно. Первая панель задаёт геометрию всей стены или ската кровли. Если она станет с перекосом, все последующие панели тоже уйдут от вертикали. На что обратить внимание. Зазор между нижней кромкой панели и фундаментом или нижним прогоном должен быть равномерным по всей длине — обычно 5–10 мм.

Шаг 4. Закрепите панель по всей длине

Что сделать. Установите саморезы в каждый прогон, соблюдая шаг крепления. Для стеновых панелей шаг — не более 600 мм по вертикали, для кровельных — не более 500 мм. Отступ от края панели — не менее 30 мм. Зачем это нужно. Равномерный шаг крепления распределяет ветровую и снеговую нагрузку по всей плоскости панели. Пропуск прогона или увеличенный шаг — причина хлопанья панели при ветре. На что обратить внимание. Саморез должен входить строго перпендикулярно поверхности панели. Перекос самореза ведёт к разрыву уплотнительной шайбы и потере герметичности.

Шаг 5. Соблюдайте усилие затяжки

Что сделать. Затягивайте саморез до момента, когда уплотнительная шайба равномерно прижмётся к металлу панели и чуть выступит по краям. Шайба не должна быть пережата или недожата. Используйте шуруповёрт с регулировкой крутящего момента. Зачем это нужно. Недожатая шайба пропускает влагу, пережатая — теряет эластичность и трескается при температурных деформациях. На что обратить внимание. Признак правильной затяжки — шайба слегка сжата по контуру, но из-под неё не выступил излишек герметика (если саморез с герметизирующим слоем).

Шаг 6. Закрепите замковые соединения

Что сделать. После установки всех панелей дополнительно зафиксируйте замковые соединения. В зависимости от типа замка (замок типа «ласточкин хвост», «зиг», «шип-паз») крепление может выполняться короткими саморезами по замку или заклёпками. Зачем это нужно. Фиксация замка предотвращает расхождение панелей при температурных деформациях и ветровых нагрузках. На что обратить внимание. Шаг крепления замка — не более 1000 мм. При использовании герметика в замке наносите его непрерывным валиком, без разрывов.

Шаг 7. Установите доборные элементы

Что сделать. После монтажа всех панелей установите доборные элементы: наружные и внутренние уголки, коньковые планки (для кровли), нащельники, отливы, парапетные планки. Каждый элемент крепится короткими саморезами с шагом 300–500 мм. Зачем это нужно. Доборные элементы защищают торцы и стыки панелей от осадков, придают конструкции законченный вид и обеспечивают вентиляцию подкровельного пространства. На что обратить внимание. Под доборные элементы обязательно укладывайте уплотнительную ленту — без неё металл будет контактировать с металлом, что приведёт к коррозии в месте соприкосновения.

Основные правила крепления сэндвич-панелей

Независимо от типа каркаса существуют общие требования, которые необходимо соблюдать при монтаже:

• Саморез должен входить в металл каркаса минимум на 3–4 оборота резьбы — это обеспечивает расчётную несущую способность узла крепления.

• Запрещено крепить панели саморезами в зону замка — это нарушает герметичность соединения и может вызвать деформацию замкового профиля.

• Крепление выполняется в верхнюю волну профиля — так шайба плотно прилегает к металлу, а место крепления находится на возвышении, что снижает риск застоя воды.

• При монтаже в нижнюю волну (допустимо только для отдельных узлов) используйте специальные саморезы с удлинённой шайбой и дополнительным слоем герметика.

• Каждый саморез должен быть закручен до проектного момента — проверяйте визуально состояние шайбы после затяжки.

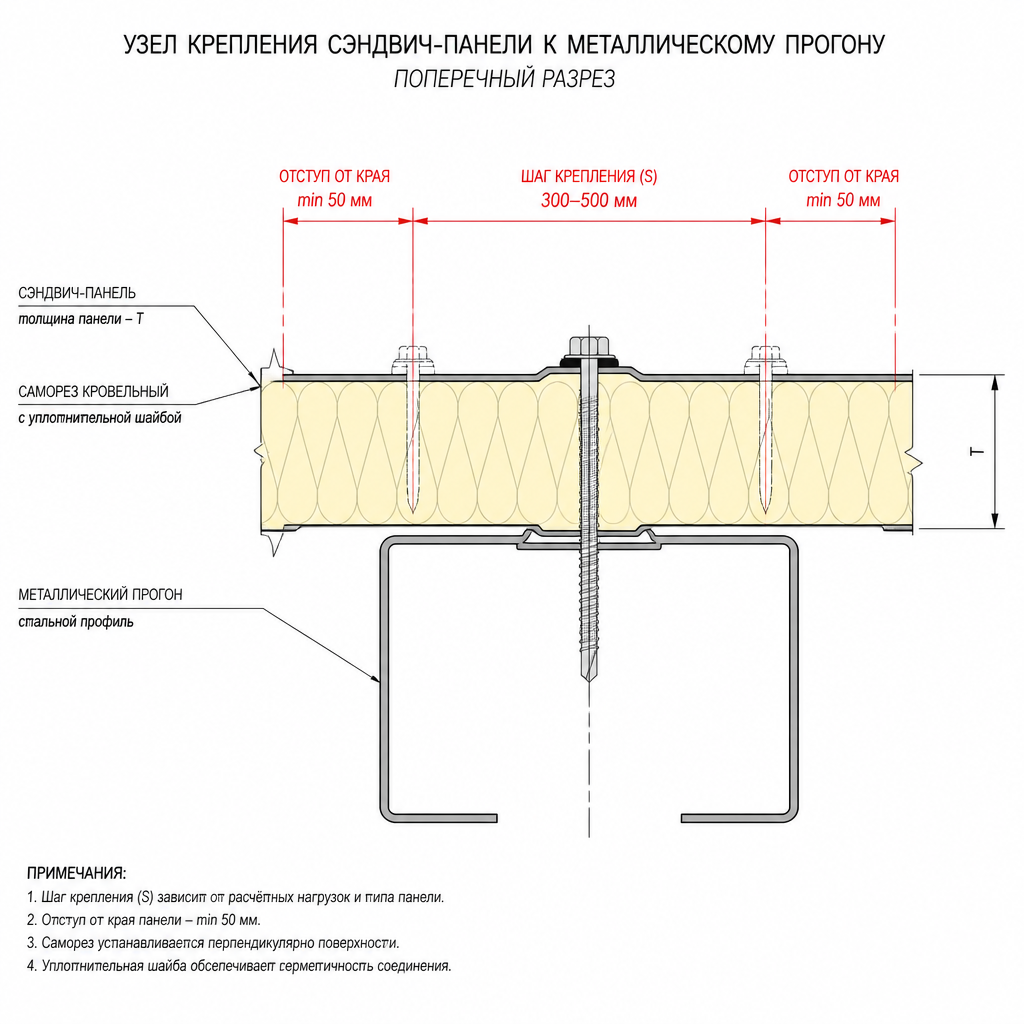

Как крепить сэндвич-панели к металлическому каркасу

Металлический каркас — самый распространённый тип основания для сэндвич-панелей. Его преимущество — высокая несущая способность, точная геометрия и долговечность. Рассмотрим особенности крепления.

Выбор саморезов и крепежа

Для крепления к металлическому каркасу используйте саморезы с буром (самосверлящие). Длина самореза подбирается так, чтобы он прошёл через панель и вошёл в металл каркаса на 3–4 оборота резьбы. Ориентировочная длина: толщина панели + 10–15 мм на вход в металл. Толщина металла каркаса не должна превышать 5 мм для стандартных саморезов — для более толстого металла используйте крепёж с усиленным буром.

Узлы крепления стеновых панелей

Стеновые панели крепятся к вертикальным прогонам каркаса. Каждая панель фиксируется в каждом прогоне минимум одним саморезом. Для панелей длиной более 4 метров рекомендуется ставить два самореза на прогон — с шагом 300–400 мм друг от друга. Особое внимание — к нижнему прогону: на него приходится основная масса панели, поэтому крепление должно быть наиболее плотным. Верхняя часть панели крепится через доборный уголок или нащельник, который фиксируется к каркасу отдельно.

Узлы крепления кровельных панелей

Кровельные панели монтируются на прогоны, расположенные с шагом не более 2 метров (рекомендуется 1–1,5 м). Крепление выполняется в каждом прогоне, причём в коньковой зоне и на карнизе шаг может быть уменьшен до 300 мм для усиления фиксации. Для кровельных панелей обязательна установка уплотнительной ленты между панелью и прогоном — это предотвращает истирание металла в точке контакта при температурных подвижках.

Как крепить сэндвич-панели к деревянному каркасу

Деревянный каркас используется реже металлического, но встречается в малоэтажном строительстве: бытовки, небольшие склады, хозяйственные постройки. Технология крепления имеет свои особенности.

Подготовка деревянного каркаса

Перед монтажом убедитесь, что влажность древесины не превышает 20%. Все деревянные элементы должны быть обработаны антисептиком и антипиреном. Шаг деревянных прогонов должен быть меньше, чем для металла — не более 1,5 метра, так как древесина имеет меньшую жёсткость. Деревянный каркас более чувствителен к усадке, поэтому рекомендуется использовать компенсационные зазоры в 10–15 мм между панелями и каркасом в местах опирания.

Особенности крепежа к дереву

Для крепления к деревянному каркасу используйте саморезы по дереву с острым наконечником и крупной резьбой — они не требуют предварительного сверления. Длина самореза: толщина панели + 40–50 мм (глубина входа в дерево). Шаг крепления — не более 500 мм. Важный нюанс: при закручивании в дерево старайтесь не перетянуть саморез — резьба в дереве срезается легче, чем в металле, и перетяжка приведёт к потере несущей способности соединения.

Типичные ошибки крепления и их последствия

• Перетяжка самореза. Уплотнительная шайба сжимается слишком сильно, теряет эластичность и трескается. Последствие — через 2–3 сезона в этом месте появляется протечка. Исправление: используйте шуруповёрт с ограничением крутящего момента или ручной тарировочный ключ для финишной затяжки.

• Недотяжка самореза. Шайба прилегает неплотно, вода попадает под неё и стекает внутрь сэндвич-панели. Последствие — коррозия внутренних слоёв металла и увлажнение утеплителя. Исправление: проверяйте каждый саморез после затяжки визуально — край шайбы должен быть равномерно прижат по всему периметру.

• Слишком редкий шаг крепления. Панель «хлопает» при ветре, что приводит к усталостным нагрузкам на замковые соединения. Последствие — расхождение замков и нарушение герметичности. Исправление: соблюдайте проектный шаг, не экономьте на крепеже.

• Крепление в нижнюю волну профиля. В нижней волне скапливается вода. Если саморез установлен в нижнюю волну, шайба постоянно находится в воде, что ускоряет её износ. Последствие — протечка через 1–2 года. Исправление: в большинстве случаев крепление допускается только в верхнюю волну.

• Отсутствие уплотнительной ленты на стыках. Торцы панелей и места примыкания доборных элементов остаются незащищёнными. Последствие — попадание влаги внутрь панели, коррозия сердечника, потеря теплоизоляционных свойств. Исправление: всегда используйте уплотнительную ленту и герметик на всех стыках.

Чек-лист проверки

• Геометрия каркаса проверена. Отклонение по вертикали и горизонтали — не более 2 мм/м.

• Саморезы подобраны верно. Под металл — с буром, под дерево — с острым наконечником, длина рассчитана.

• Первая панель установлена строго по уровню. Все последующие панели выровнены по первой.

• Шаг крепления соблюдён. Не более 600 мм для стеновых и 500 мм для кровельныхлей

• Саморезы подобраны верно. Под металл — с буром, под дерево — с острым наконечником, длина рассчитана.

• Первая панель установлена строго по уровню. Все последующие панели выровнены по первой.

• Шаг крепления соблюдён. Не более 600 мм для стеновых и 500 мм для кровельных панелей.

• Саморезы не перетянуты и не недотянуты. Шайба равномерно прижата по всему контуру, без трещин.

• Замковые соединения зафиксированы. Установлены короткие саморезы или заклёпки с шагом не более 1000 мм.

• Уплотнительная лента уложена. Под всеми доборными элементами и на стыках панелей.

• Герметизация выполнена. Все открытые торцы и места установки крепежа обработаны герметиком.

• Доборные элементы установлены. Уголки, коньки, нащельники закреплены с нормативным шагом.

Итоги: как крепить сэндвич-панели к каркасу правильно

Крепление сэндвич-панелей — технологичный процесс, который требует внимания к деталям, но доступен для выполнения силами квалифицированной бригады. Главное — использовать правильный крепёж под конкретный тип каркаса, соблюдать шаг крепления и контролировать усилие затяжки. Металлический каркас требует саморезов с буром, деревянный — с острым наконечником. В обоих случаях уплотнительная шайба — главный элемент герметичности.

Не экономьте на количестве саморезов и не пропускайте прогоны при креплении. Правильно смонтированные сэндвич-панели не требуют обслуживания десятилетиями. Если на каком-то из этапов возникают сомнения — лучше обратиться к профессиональной монтажной бригаде, чем переделывать работу через год.

FAQ

Какие саморезы подходят для крепления сэндвич-панелей?

Для сэндвич-панелей используются специальные саморезы с уплотнительной шайбой из EPDM-резины. Для металлического каркаса — саморезы с буром типа «металл-металл», для деревянного — с острым наконечником и крупной резьбой по дереву. Диаметр саморезов — 5,5–6,3 мм, головка — под ключ HEX или Torx.

На каком расстоянии ставить саморезы при монтаже?

Стандартный шаг для стеновых панелей — 500–600 мм по вертикали, для кровельных — 400–500 мм. Отступ от края панели — не менее 30 мм. В зонах повышенной ветровой нагрузки, включая конёк, парапет и углы здания, шаг уменьшается до 300 мм.

Можно ли крепить сэндвич-панели к деревянному каркасу?

Да, можно. Для этого используются саморезы по дереву с острым наконечником. Глубина входа самореза в древесину должна составлять не менее 40 мм. Шаг деревянных прогонов не должен превышать 1,5 метра. Древесину необходимо предварительно обработать антисептиком и антипиреном.

Чем грозит перетяжка самореза при монтаже?

При перетяжке резиновая шайба теряет эластичность, трескается и перестаёт герметизировать место крепления. Через повреждённую шайбу внутрь панели проникает вода, вызывая коррозию металла и увлажнение утеплителя. Чтобы избежать перетяжки, используйте шуруповёрт с регулировкой крутящего момента.

Нужно ли герметизировать места установки саморезов?

Если саморез оснащён качественной уплотнительной шайбой и затянут правильно, дополнительная герметизация не требуется. Однако на кровлях с малым уклоном — менее 7° — рекомендуется после затяжки дополнительно наносить герметик на головку каждого самореза.

Что делать, если панель прилегает к каркасу неплотно?

Причиной может быть неровность каркаса или деформация панели. В первом случае необходимо выровнять каркас, во втором — заменить панель. Подкладывать шайбы или прокладки между панелью и каркасом нельзя: это нарушает расчётную схему крепления и создаёт точечные нагрузки, которые приводят к деформации профиля.
